أن آلة SMT يشير مصطلح "آلات التجميع السطحي" في أغلب الأحيان إلى آلة آلية تقوم بوضع مكونات التجميع السطحي في مواقع محددة مسبقًا على لوحة الدوائر المطبوعة. وفي سياق أوسع في مجال التصنيع، قد يشير مصطلح "آلات التجميع السطحي" أو مصطلح "معدات التجميع السطحي" إلى أنواع المعدات المختلفة المستخدمة في خط إنتاج التجميع السطحي.
يختلف المعنى الدقيق باختلاف السياق. ففي مجال شراء المعدات والتواصل مع الموردين، يُقصد بعبارة "آلة SMT" عادةً آلة وضع SMT. وعندما يتحدث مصنع عن "آلات SMT" الخاصة به، فقد يشير إلى الطابعات وأنظمة الوضع وأفران إعادة التدفق ومعدات الفحص بشكل عام.
ما هي آلة SMT؟
آلة SMT هي معدات تُستخدم في تجميع تقنية التجميع السطحي. وفي استخدامها التجاري الأكثر شيوعًا، يصف المصطلح... آلة الالتقاط والوضعوتسمى أيضاً آلة وضع SMT أو آلة تركيب السطح أو آلة تركيب الرقائق.
تستقبل الآلة المكونات الإلكترونية من المغذيات أو تنسيقات الإمداد الأخرى المدعومة، وتلتقطها بواسطة الفوهات أو الأدوات المناسبة، وتتحقق من موضعها واتجاهها، وتضعها في إحداثيات لوحة الدوائر المطبوعة المبرمجة.
لا تُعدّ آلة وضع مكونات SMT بمثابة خط إنتاج SMT كامل. فهي تُنفّذ مرحلة محددة ضمن عملية تجميع لوحات الدوائر المطبوعة الأكبر.
ماذا تعني SMT؟
يشير اختصار SMT إلى تقنية التركيب السطحي. وهي طريقة لتجميع الإلكترونيات تُستخدم لتركيب مكونات التركيب السطحي مباشرة على سطح لوحة الدوائر المطبوعة (PCB).
يصف مصطلح SMT تقنية وعملية تصنيع. وهو ليس علامة تجارية لآلة، أو اسم شركة مصنعة، أو طراز معدات فردي.
ما الفرق بين تقنية SMT وتقنية SMD؟
مصطلحا SMT و SMD مصطلحان مترابطان، لكنهما يصفان أشياء مختلفة:
تقنية التركيب السطحي (SMT): هي طريقة التصنيع المستخدمة لتجميع المكونات على لوحة الدوائر المطبوعة (PCB).
SMD — جهاز التثبيت السطحي: مكون مصمم للتثبيت السطحي على لوحة الدوائر المطبوعة (PCB).
ببساطة، SMT هي العملية، بينما SMD هو مكون مصمم للاستخدام في تلك العملية.
لماذا يمكن أن يكون لمصطلح "آلة SMT" معانٍ مختلفة؟
يُستخدم المصطلح بشكل مختلف لأن تجميع SMT يتطلب أنواعًا متعددة من المعدات. في سياق الحديث عن المصانع، قد يشير مصطلح "آلات SMT" إلى عدة آلات موزعة على خط الإنتاج. أما في الاستفسار عن المعدات، فغالبًا ما يُقصد بـ"آلة SMT" آلة الالتقاط والوضع تحديدًا.
على سبيل المثال، قد يبحث المشتري الذي يطلب آلة SMT عن معدات وضع، بينما قد يشير المصنع الذي يناقش آلات SMT الخاصة به بشكل جماعي إلى الطابعات وأنظمة الوضع وأفران إعادة التدفق ومعدات الفحص.
| شرط | معنى |
|---|---|
| تقنية التجميع السطحي (SMT) | تقنية التركيب السطحي، وهي طريقة التصنيع المستخدمة في تجميع لوحات الدوائر المطبوعة. |
| SMD | مكون مصمم للتركيب السطحي على لوحة الدوائر المطبوعة (PCB). |
| معدات SMT | الآلات المستخدمة في مراحل مختلفة من تجميع تقنية التجميع السطحي (SMT). |
| آلة SMT | مصطلح يعتمد على السياق، ويعني في أغلب الأحيان آلة وضع الأشياء عند استخدامه بصيغة المفرد. |
| آلات SMT | تعبير جمعي قد يشير بشكل جماعي إلى معدات مختلفة تستخدم عبر خط إنتاج SMT. |
| خط إنتاج SMT | سلسلة متصلة من الآلات التي تقوم بالطباعة والوضع واللحام والفحص. |
| آلة الالتقاط والوضع | الآلة التي تلتقط المكونات تلقائيًا وتضعها في مواقع لوحة الدوائر المطبوعة المبرمجة. |

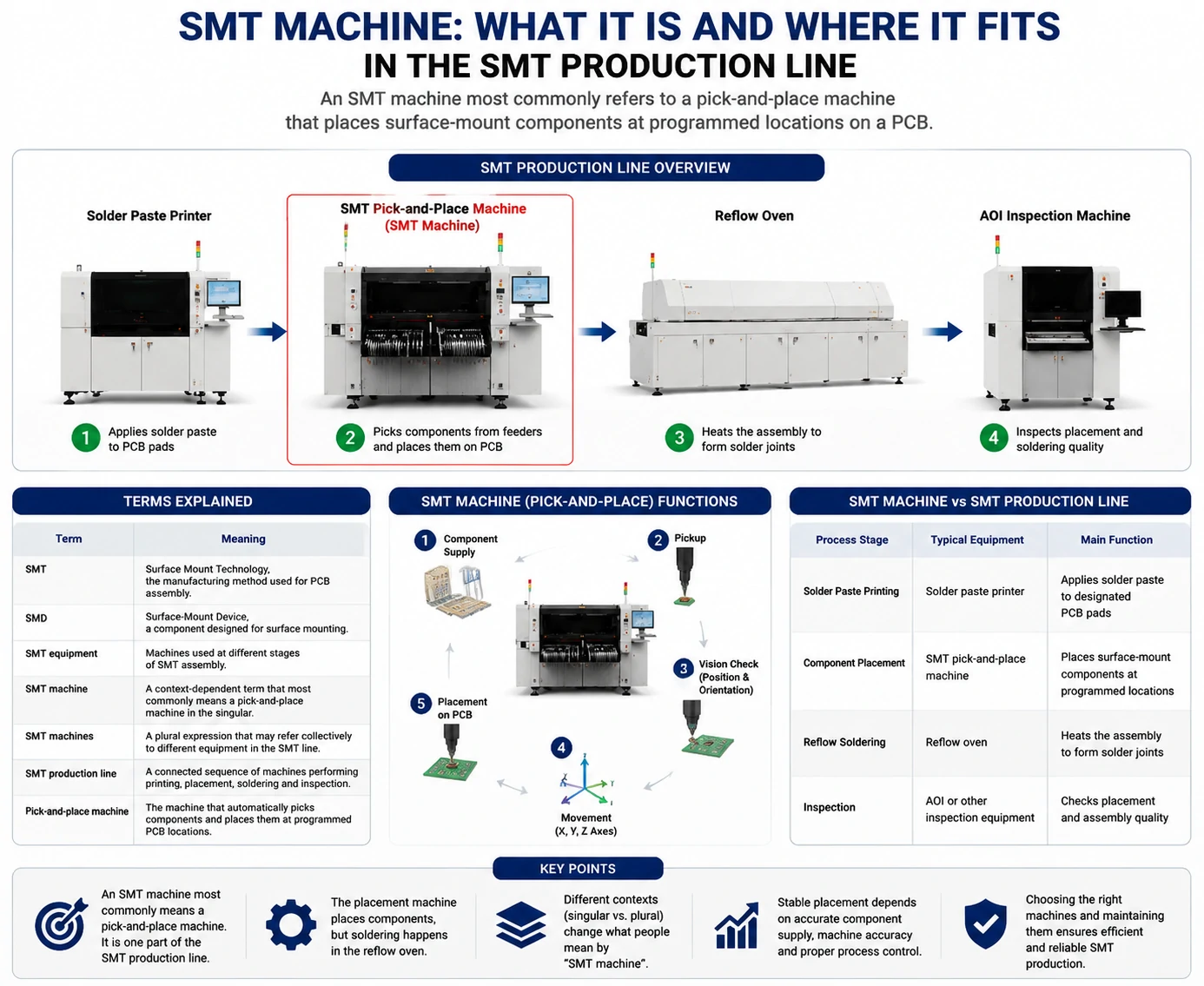

آلة SMT مقابل خط إنتاج SMT
آلة التجميع والتركيب هي جزء واحد من خط إنتاج تقنية التجميع السطحي (SMT). وهي لا تقوم بكل مراحل عملية تجميع لوحات الدوائر المطبوعة (PCB).
| مرحلة المعالجة | المعدات النموذجية | الوظيفة الرئيسية |
|---|---|---|
| طباعة معجون اللحام | طابعة معجون اللحام | يقوم بوضع معجون اللحام على نقاط التوصيل المحددة في لوحة الدوائر المطبوعة. |
| وضع المكونات | آلة التجميع والتركيب بتقنية SMT | يضع مكونات التثبيت السطحي في المواقع المبرمجة. |
| لحام إعادة التدفق | فرن إعادة التدفق | يسخن الجهاز لتشكيل وصلات اللحام. |
| تقتيش | معدات الفحص الآلي أو غيرها من معدات الفحص | يفحص وضع المنتج وجودة التجميع. |
تعمل آلة وضع المكونات بعد طباعة معجون اللحام وقبل عملية اللحام بالتدفق. تقوم بوضع المكونات على لوحة الدوائر المطبوعة المُجهزة، لكنها لا تلحمها بشكل دائم. تتشكل وصلات اللحام خلال مرحلة اللحام بالتدفق.
ما وظيفة آلة التجميع والتركيب السطحي (SMT)؟
تقوم آلة التجميع السطحي (SMT) بأتمتة مرحلة وضع المكونات في تجميع لوحات الدوائر المطبوعة (PCB). وتعتمد آلية عملها الأساسية على العلاقة التالية:
توريد المكونات ← الاستلام ← فحص الموضع والاتجاه ← الحركة ← وضع لوحة الدوائر المطبوعة
يتم توفير المكونات من خلال وحدات التغذية أو الصواني أو غيرها من التنسيقات المدعومة.
تقوم الفوهات أو أدوات الالتقاط المناسبة برفع المكونات الفردية.
يقوم نظام الرؤية بفحص موضع المكونات واتجاهها.
يقوم رأس التثبيت ونظام الحركة بتحريك كل مكون نحو موقعه المبرمج.
يتم وضع المكون على لوحة الدوائر المطبوعة المُجهزة.
هذه نظرة عامة على دور الآلة. أما تفاصيل فهرسة وحدة التغذية، واختيار الفوهات، ومعايرة الرؤية، وتحسين وضع المنتج، فتقع ضمن موارد تقنية أكثر تخصصًا.
الأنظمة الرئيسية في آلة وضع SMT
تعمل عدة أنظمة معًا لدعم وضع المكونات بشكل آلي:
| نظام | الوظيفة الأساسية |
|---|---|
| مغذي | يقوم بتزويد الآلة بالمكونات في موضع محدد. |
| فوهة | يلتقط المكونات ويطلقها أثناء وضعها. |
| رئيس قسم التوظيف | يحمل أدوات الالتقاط ويضع المكونات على لوحة الدوائر المطبوعة. |
| نظام الرؤية | يتحقق من موضع المكونات واتجاهها ومحاذاتها. |
| نظام الحركة | يتحكم في حركة رأس الزرع والآليات ذات الصلة. |
| ناقل لوحات الدوائر المطبوعة | ينقل ويضع لوحة الدوائر المطبوعة داخل الجهاز. |
| برنامج التحكم | ينسق برامج الآلة وبيانات المكونات وعمليات التموضع. |
تشكل هذه الأنظمة الأساس الوظيفي لآلة التوزيع، لكن تصميماتها الداخلية وتكويناتها ومتطلبات صيانتها تختلف باختلاف منصة المعدات.
كيف تتناسب أنظمة ASM/SIPLACE مع فئة آلات SMT
في هذا الموقع الإلكتروني، تشير فئة آلات SMT بشكل أساسي إلى أنظمة ASM/SIPLACE للالتقاط والوضع المستخدمة لوضع المكونات بشكل آلي.
تُصنّف هذه الآلات ضمن مرحلة التجميع في خط إنتاج تقنية التجميع السطحي (SMT). قد تشمل هذه الفئة أجيالاً مختلفة من معدات التجميع الذاتي/التجميع المتزامن (ASM/SIPLACE) حسب التوافر الحالي، ولكن هذه المقالة لا تُقارن بين الطرازات أو المواصفات أو القدرات الإنتاجية الفردية.
عند تقييم آلة معينة، يجب التأكد بشكل منفصل من الطراز الدقيق والتكوين ومتطلبات الإنتاج وحالة المعدات.
استكشف آلات وضع SMT المتاحة من ASM/SIPLACE لمراجعة سلسلة المعدات والتكوينات وتوافر المنتج الحالي، أو اتصل بفريقنا بشأن سلسلة الآلات ومتطلبات الإنتاج التي تقوم بتقييمها.
الأسئلة الشائعة حول تقنية SMT
ما هي آلة SMT؟
تشير آلة SMT عادةً إلى آلة آلية لالتقاط ووضع المكونات السطحية على لوحة الدوائر المطبوعة. وفي سياق أوسع، قد يُشير مصطلح "آلات SMT" إلى مجموعة متنوعة من المعدات المستخدمة في عملية تجميع SMT.
هل آلة التجميع السطحي (SMT) هي نفسها آلة التجميع والتركيب؟
في العديد من سياقات شراء المعدات والموردين، تُستخدم المصطلحات بشكل متبادل. ومع ذلك، فإن مصطلح "آلات SMT" بصيغة الجمع قد يحمل معنى أوسع عندما يشير إلى أنواع متعددة من معدات SMT.
هل آلة SMT هي نفسها خط إنتاج SMT؟
لا. يتضمن خط إنتاج تقنية التجميع السطحي عادةً معدات منفصلة لطباعة معجون اللحام، ووضع المكونات، ولحام إعادة التدفق، والفحص. أما آلة الالتقاط والوضع فتؤدي فقط مرحلة وضع المكونات.
ما الفرق بين تقنية SMT وتقنية SMD؟
SMT هي تقنية التصنيع المستخدمة لتجميع مكونات التثبيت السطحي، بينما SMD هو مكون مصمم للتثبيت السطحي.
خاتمة:فهم "آلة SMT""ine" كـ n شائعيُساعد مصطلح "معدات الالتقاط والوضع" ومصطلح "الوضع السطحي" الأوسع نطاقًا المشترين والمهندسين على التمييز بين مرحلة وضع المكونات وخط إنتاج تقنية التجميع السطحي (SMT) بالكامل. كما يُسهّل هذا التمييز فهم مكانة أنظمة وضع المكونات ASM/SIPLACE ضمن عملية تجميع لوحات الدوائر المطبوعة (PCB).
